海灣GST-LD-8369H環型總線隔離器接線安裝技術

特點

海灣GST-LD-8369H環型總線隔離器，主要用于隔離總線上發生短路的部分，保證總線上的其它設備

正常工作。待故障修復后，總線隔離器可將被隔離出去的部分重新納入系統。并且，使用隔離器便

于確定總線發生短路的位置。

采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁

干擾有良好的抑制能力；

端口采用電壓檢測，產品性能更可靠。

主要技術指標

 （1）工作電壓：總線 24V 允許范圍：16V～28V

 （2）工作電流：待機電流≤0.15mA 動作電流≤1.28mA

 （3）動作確認燈：黃色

 （4）使用環境：

溫度：-10℃～+50℃

相對濕度≤95%，不結露

 （5）外殼防護等級：IP30

 （6）外形尺寸：

86mm×50mm×31mm （帶底殼）

結構特征、安裝與布線

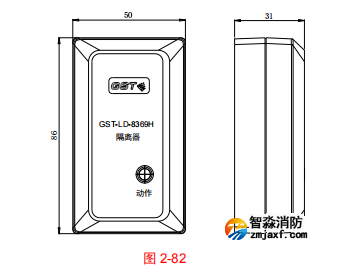

隔離器的外形尺寸及結構如圖 2-82：

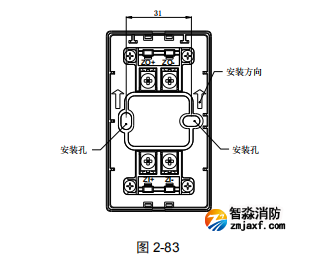

其端子示意圖如錯誤!未找到引用源。83：

其中:

ZI+、ZI-：輸入信號總線, ZI+為正極，ZI-為負極；

ZO+、ZO-：輸出信號總線，ZO+為正極，ZO-為負極；

布線要求：直接與信號二總線連接，無需其它布線?？蛇x用截面積≥1.0mm2的耐火 RVS 雙絞線

應用方法

串入總線，2 個相鄰隔離器之間不能超過 32 個設備。
