海灣GST-LD-KZ08H直接控制盤接線安裝技術

2.2.1 特點

GST-LD-KZ08H 直接控制盤（以下簡稱控制盤） 是專為消防控制系統中的重要設備：消防泵、排

煙機、送風機等實施可靠控制而設計的，主要具有以下特點：

（1） 本控制盤為被每個控設備提供一路專線控制，極大地提高了控制系統的可靠性。

（2） 本控制盤采用模塊化結構設計，配置靈活，可與 GST5000H、GST9000H 控制器配合使用，

且可根據工程需要按需配置盤數量。

（3） 本控制盤可獨立工作，當控制器癱瘓時仍能通過本盤對被控設備進行啟?？刂啤?/p>

（4） 本控制盤采用 2 線方式連接 ZD-02 直控盤終端器，實現對被控設備的啟動、停動控制，

節省布線成本。

（5） 本控制盤具有檢線功能，能夠檢測線路的短路、斷路故障。

（6） 本控制盤具有手動鎖，可對手動操作進行權限控制。

2.2.2 主要技術指標

（1） 容量：每盤 8 路輸出，每路輸出對應 2 個按鍵和 3 個狀態指示燈；

（2） 線制：每路控制盤輸出與終端器之間 2 線連接；

（3） 工作電壓：DC24V，電壓范圍 DC20V~DC28V；

（4） 功耗＜10W；

（5） 使用環境：

溫度：0℃~+40℃

相對濕度≤95%，不凝露

（6） 外形尺寸：484mm×44.5mm

2.2.3 結構特征、安裝與布線

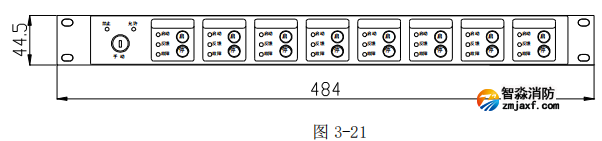

控制盤由控制面板和輸出板兩部分組成。其面板示意圖如圖 3-21 所示：

每塊控制盤包含 1 個手動鎖和 8 路控制單元，每路控制單元包含 1 個啟動按鍵、1 個停動按鍵

和 3 個工作狀態指示燈（啟動、反饋、故障）。

控制盤面板燈鍵含義如下：

（1） 手動鎖：用于使能或禁止手動操作。

（2） 禁止燈：綠色，當手動鎖處于禁止狀態時點亮。

（3） 允許燈：綠色，當手動鎖處于允許狀態時點亮。

（4） 啟動鍵：綠色，此鍵按下，向被控設備發出啟動命令。

（5） 停動鍵：紅色，此鍵按下，向被控設備發出停動命令。

（6） 啟動燈：紅色，發出啟動信號時該燈點亮；如果發出啟動命令后 10 秒內未收到反饋信號，

該燈閃爍；發出停動信號后該燈熄滅。

（7） 反饋燈：紅色，接收到反饋信號時該燈點亮；反饋信號恢復后該燈熄滅。

（8） 故障燈：黃色，線路發生短路和斷路故障時該燈點亮；故障狀態恢復后該燈熄滅。

（9） 標簽欄：用于標注被控設備的位置信息。

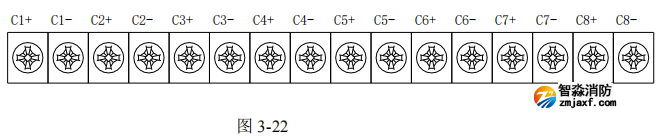

控制盤外接端子示意圖如圖 3-22 所示：

其中：

Cn+、Cn-（n=1~8）：直控輸出端子，連接 ZD-02 直控盤終端器。

布線要求：接線宜采用 BV 銅芯導線，導線截面積≥1.0mm

2，線長≤1km。

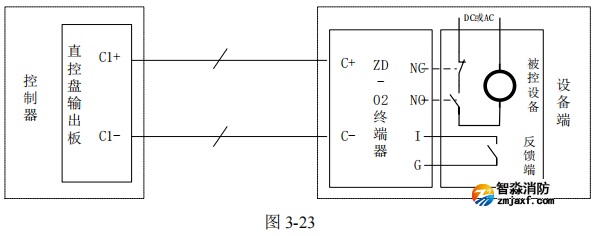

應用：直控盤輸出采用 2 線方式，通過 ZD-02 直控盤終端器與被控設備連接，單路輸出即可實現對

啟停雙控設備的控制，如圖 3-23 所示。

ZD-02 直控盤終端器的觸點容量為：5A220VAC 或 5A24VDC。
