使用BIM功能來解決機電管線安裝的問題，是施工單位使用BIM最主要的功能，下面分享一個“BIM+綜合支吊架”在地鐵車站機電安裝上的應用，眾多系統管線交錯布置，在有限的空間中合理布置各類管線，“BIM+綜合支吊架”的應用有效地解決了這個問題。

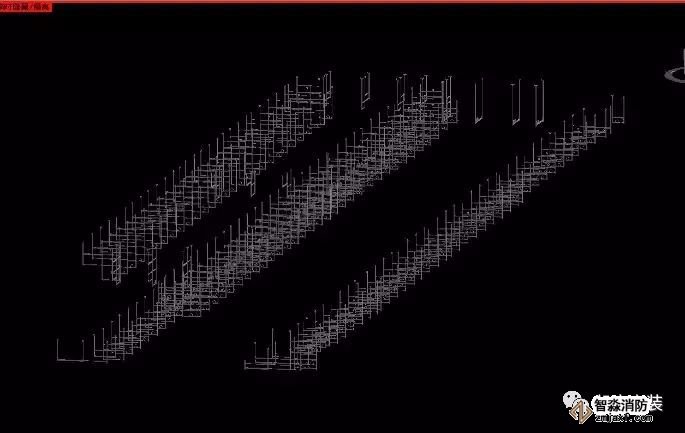

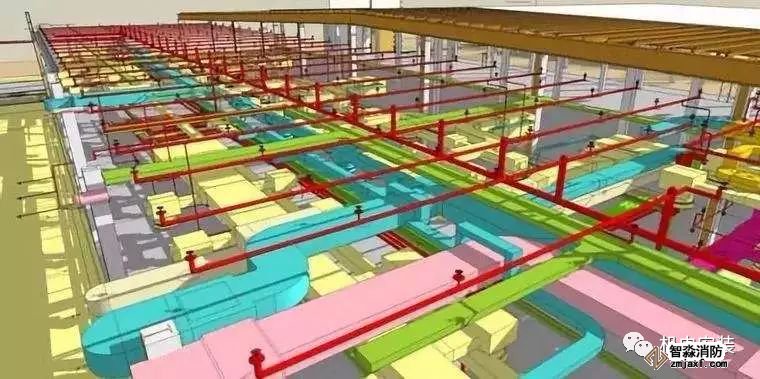

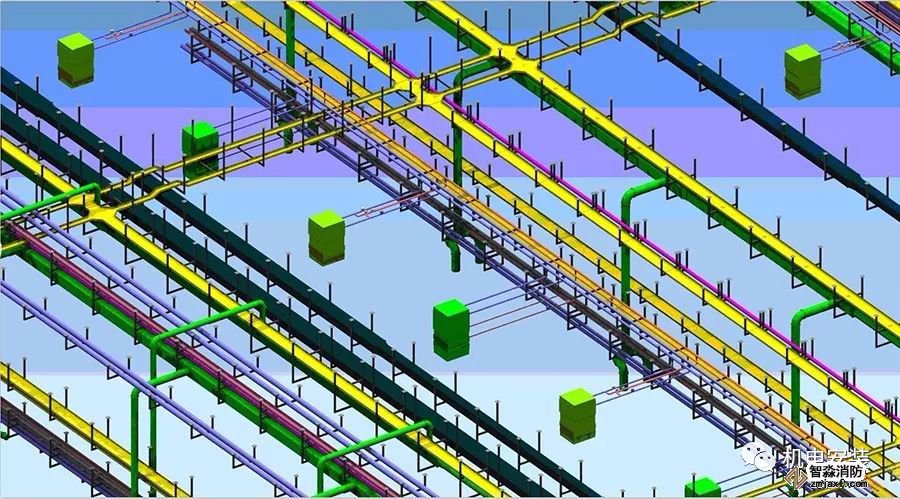

BIM綜合支架布置模型

通過BIM與綜合支吊架在該地鐵項目的結合應用，有效地實現了管線科學、系統的布置，提升了多方溝通協調效率，取得了良好的綜合效益！

1、支吊架放置區域土建主體結構已經施工完成

2、墻面砌筑二次膩?zhàn)油瓿?，吊架頂部噴?/span>

3、BIM綜合管線模型需完成，具備支吊架深化條件

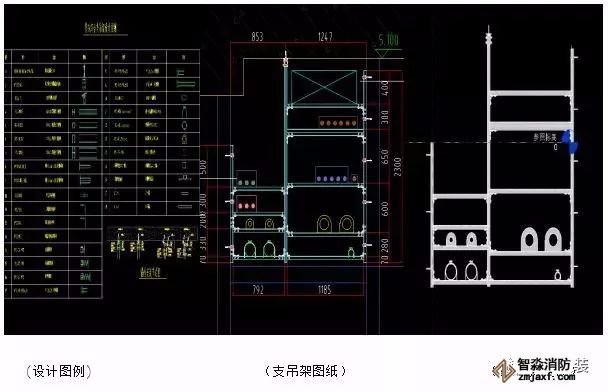

綜合支吊架模型是由各種單個零件族組裝而成，屬于一種嵌套族。拼裝依據采用廠家深化后的綜合管線圖紙中的剖面圖，根據廠家提供的配件清單拼裝完成。

綜合支吊架的定位依據是廠家深化圖中的平面圖，優先定位水平位置，再根據標高定位垂直方向。

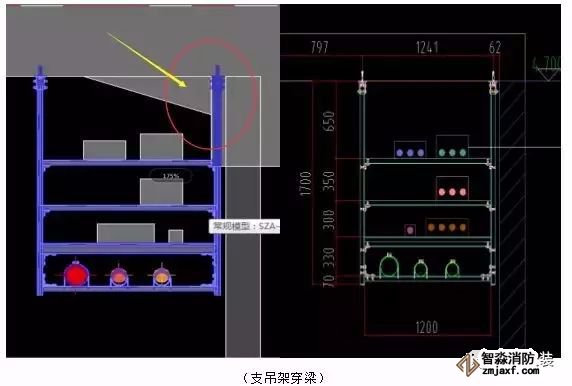

綜合支吊架模型在定位完成后，利用revit剖面視圖進行碰撞檢測；檢測支吊架與結構碰撞、支吊架與管線碰撞以及綜合支吊架排布是否合理。

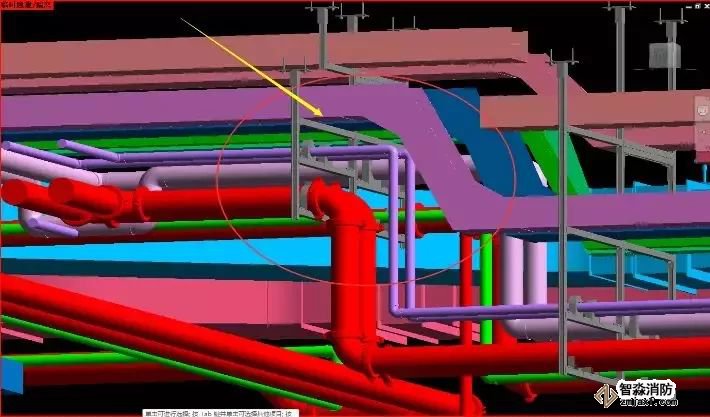

（綜合支吊架及管線深化前）

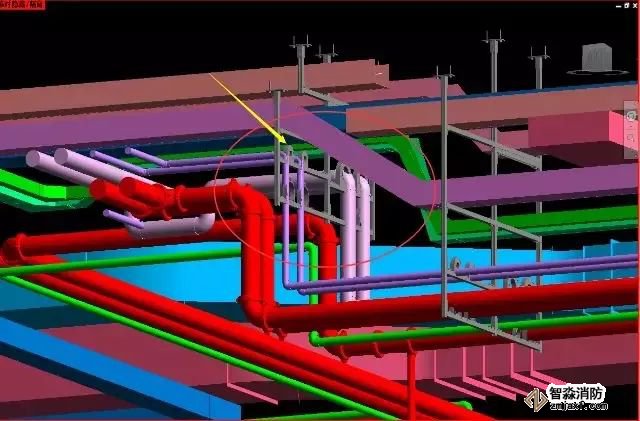

（綜合支吊架及管線深化后）

在完成碰撞檢測，并根據碰撞檢測調整模型后，進入模型應用階段。可根據施工需求，導出各支架剖面圖。利用各剖面圖指導現場施工。

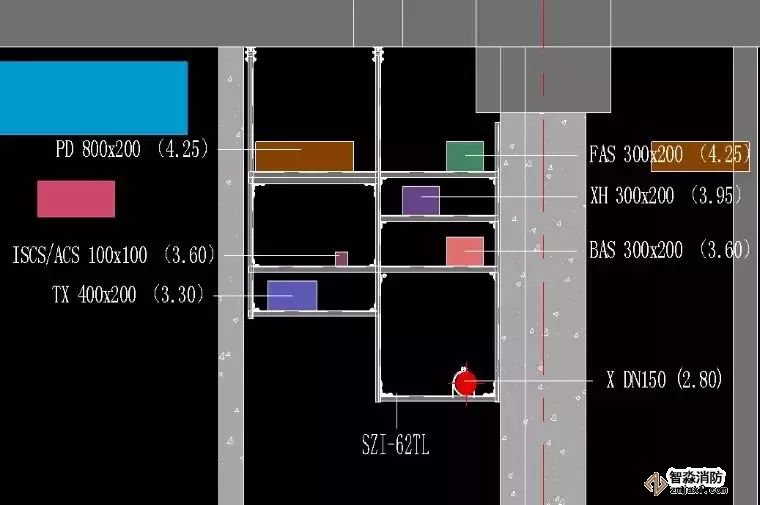

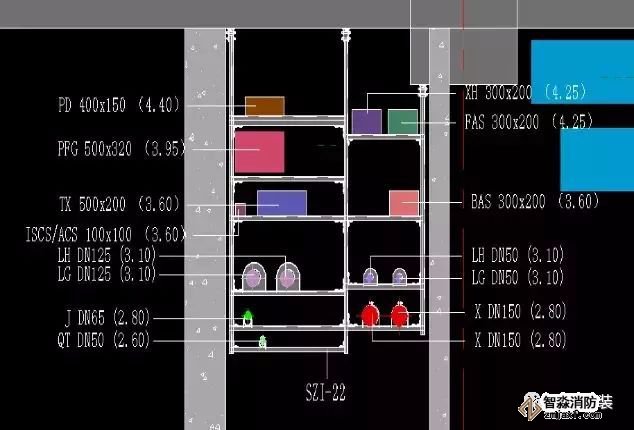

（支吊架剖面出圖）

（支吊架剖面出圖）

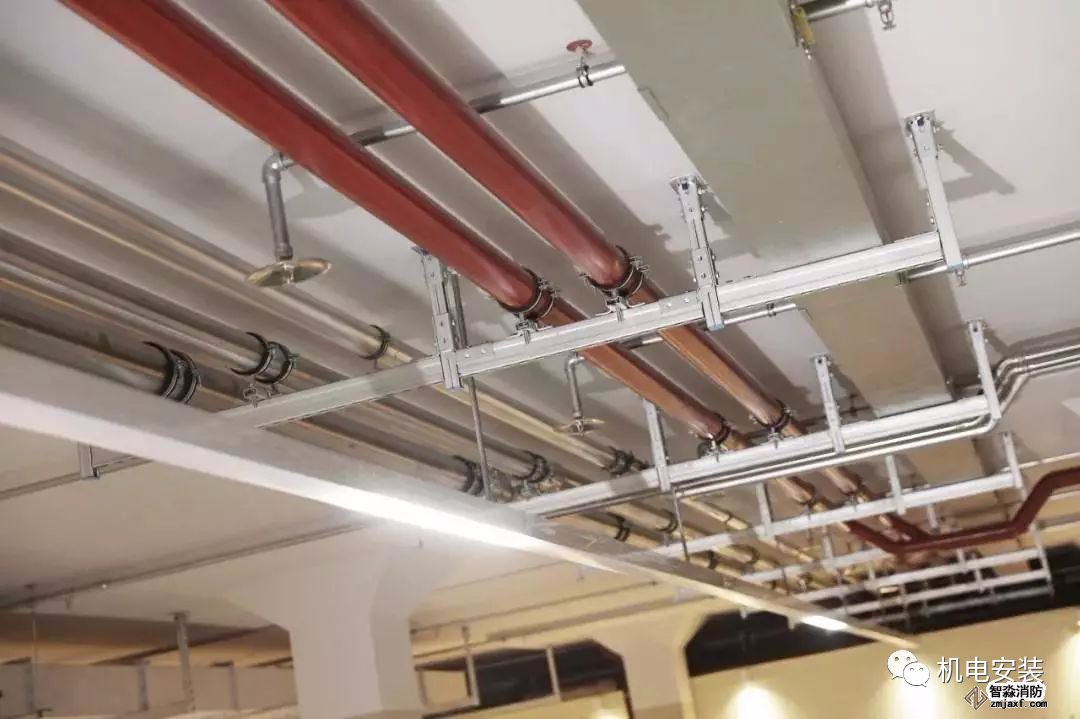

組合型支架安裝

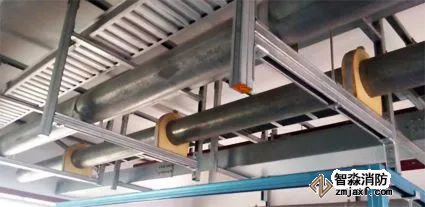

給水管道支架安裝

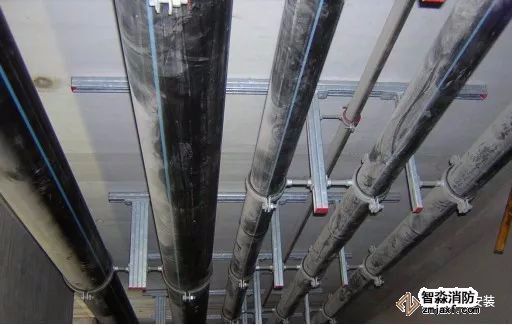

排水管道支架安裝

風管及電纜橋架支架安裝
